湖南灌注桩声测管桩基混凝土预埋检测方法

更新时间：2026-07-02

点击次数：

湖南灌注桩声测管预埋检测是依托声波透射法，检验桩基混凝土成型质量、排查桩身内部缺陷的核心工艺，广泛应用于建筑、桥梁、市政等桩基工程。其核心原理是通过预先在桩基钢筋笼内埋设专用检测管道，为后续超声波探头提供升降通道，利用超声波在混凝土中的传播特性，判断桩身混凝土的密实度、连续性，精准识别夹泥、空洞、裂缝、断桩等质量隐患，是保障桩基承载力与结构稳定性的关键检测手段。整套检测流程分为预埋施工、浇筑防护、成桩检测三大核心环节，全程遵循《建筑基桩检测技术规范》（JGJ106-2014）标准。

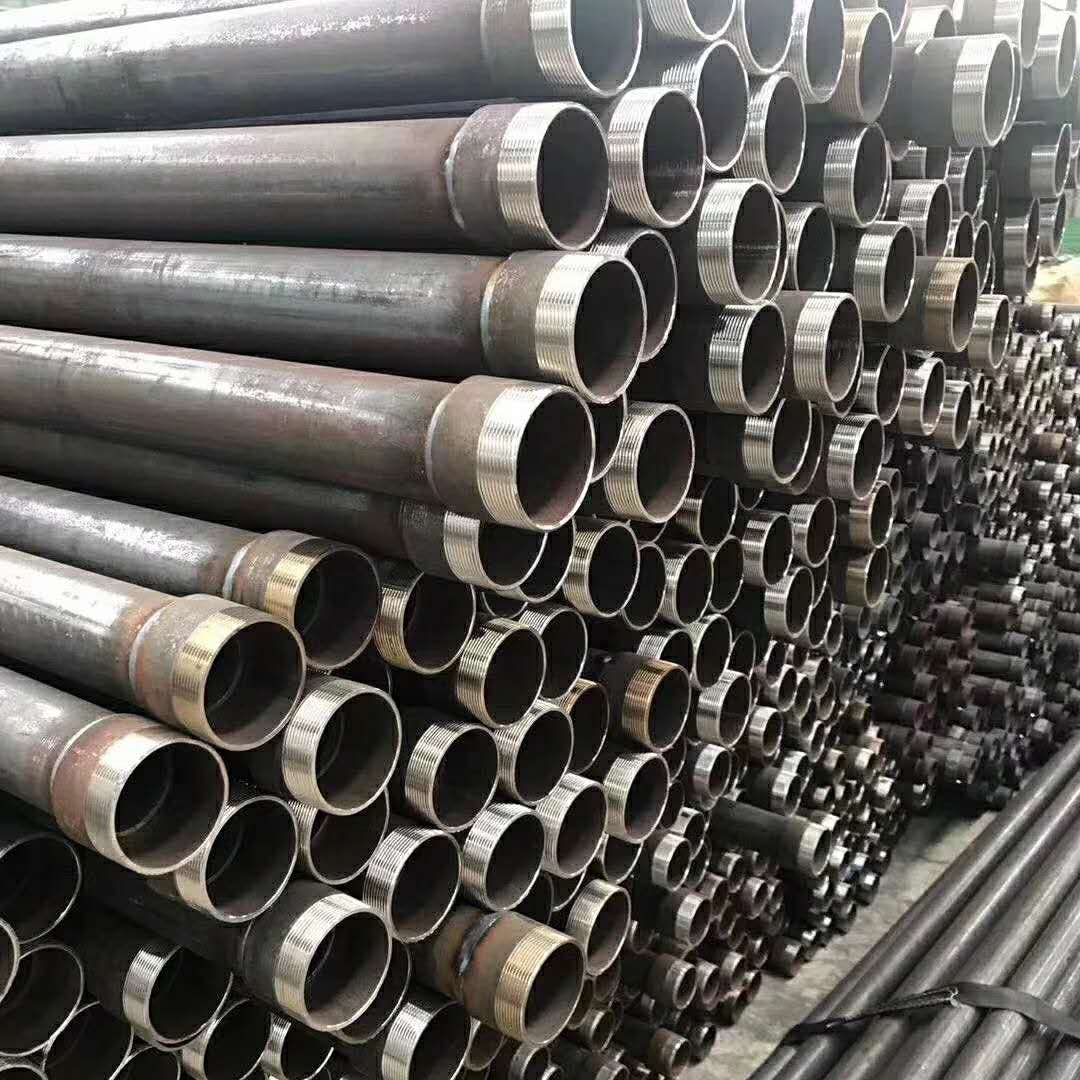

金声钢管专业生产声测管厂家（50-54-57铅压+螺旋+法兰+套筒）

声测管预埋的前期布设是检测精准度的基础，需严格把控管材选型、布设数量与安装规范。管材优先选用内径40-60mm、壁厚不小于3mm的无缝钢管，材质温度系数与混凝土相近，保证足够径向刚度，避免施工变形影响检测。布设数量根据桩基直径确定：桩径800-1800mm埋设3根，桩径大于1800mm埋设4根，均匀对称布置在钢筋笼内侧，形成多组检测剖面，保障桩身全域检测无盲区。安装时，声测管需全程贯通桩身，底部采用钢板密封封底，防止水泥浆渗入堵塞管道，顶部高出桩顶混凝土面不少于300mm，施工期间加盖防护，避免杂物落入管内。

预埋固定与对接施工是防控检测失效的关键工序。声测管随钢筋笼同步加工、吊装，固定间距不大于1.5m，在管体顶部、中部、底部三点必须重点加固，采用绑扎或钢筋焊接固定在钢筋笼主筋内侧，杜绝吊装、下放及混凝土浇筑过程中出现偏移、弯折、脱落等问题。管道对接常用套筒连接或钳压式连接，对接处需平整光滑、密封性良好，严禁管壁穿孔、接口错位，避免浇筑时浆液渗入管内。多根声测管安装时需保持相互平行，垂直度偏差控制在0.5%以内，管口高度保持一致，为后续探头匀速升降检测提供保障。管道安装完成后需提前注水检查密封性，无渗漏、堵塞问题方可进入下一工序。

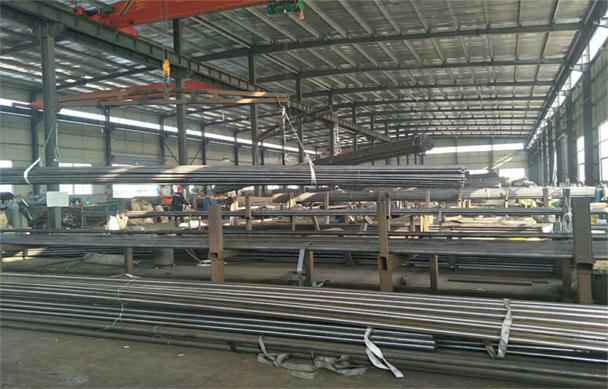

湖南声测管仓库

混凝土浇筑阶段的防护管控，直接决定预埋管道的完好率。浇筑前需再次清理管内杂物、检查管口封堵情况，浇筑过程中严控导管下料高度，避免混凝土直冲、冲击挤压声测管。振捣混凝土时，振捣器避开管道位置，防止触碰导致管体变形、接口开裂。全程安排专人值守监护，实时排查管道上浮、偏移、漏浆等问题，浇筑完成后及时清理管口浮浆，再次加盖保护，确保声测管全程通畅、位置精准，无变形、堵塞隐患。

桩基混凝土养护成型后，即可开展声波透射检测作业。检测前先将声测管内注满清水，利用清水作为耦合介质，消除空气对超声波信号的干扰。将超声波发射、接收探头分别放入两根对应的声测管中，保持探头同步、匀速升降，从桩顶至桩底全程连续采集数据，记录超声波传播声时、波幅、频率等核心参数。多根管道需两两组合检测，覆盖所有预设检测剖面，完整采集桩身全深度数据。

型号齐全，库存量大。

最后通过专业检测设备分析数据，判定桩基混凝土质量。正常密实的混凝土中，超声波传播稳定、波幅正常、声时均匀；若数据出现波幅骤降、声时异常、信号畸变，对应深度大概率存在混凝土疏松、夹泥、空洞等缺陷。技术人员结合所有剖面检测数据，精准定位缺陷深度、范围和严重程度，最终出具桩基完整性检测报告，划分桩体质量等级，为工程验收和后续施工提供可靠依据。

综上，声测管预埋检测的核心是“精准预埋、全程防护、科学检测”，预埋施工的规范性直接决定检测数据的准确性，严格把控每一道工序，可有效规避检测失效、数据偏差等问题，精准排查桩基混凝土内部质量隐患，保障桩基工程整体施工质量。
